在电子制造领域,DIP(Dual In-line Package)后焊工艺是PCBA(printed circuit board assembly)生产中的重要环节,直接影响产品的可靠性和性能。作为一站式PCBA制造商,我们凭借15年行业经验,将为您详细介绍DIP后焊的关键工艺及技术要点。
一、DIP后焊的核心流程
1. 插件准备

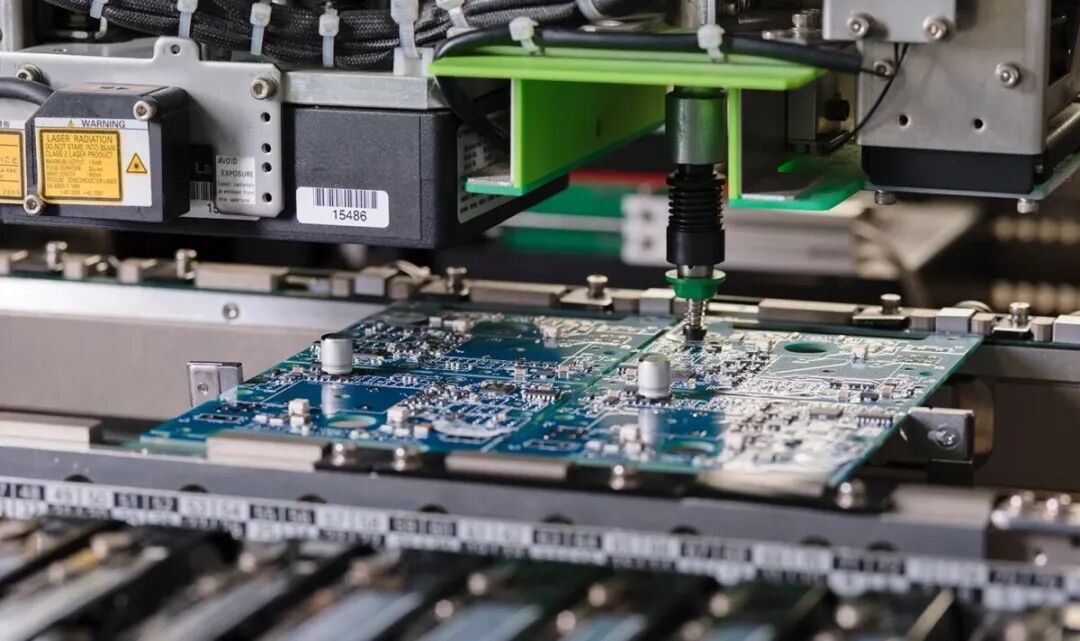

人工插件:经验丰富的操作员根据BOM清单将通孔元器件(如电解电容、连接器等)精准插入PCB对应孔位。
自动化辅助:部分高精度插件采用半自动设备,确保引脚与孔位对齐,避免歪斜或浮高。

2. 波峰焊接
预热阶段:PCB通过预热区(100-150℃),去除板面湿气,减少焊接时的热冲击。
焊接阶段:熔融焊锡在波峰焊机中形成“波峰”,PCB底部接触焊锡,完成引脚与焊盘的冶金结合。
氮气保护:鑫景福采用氮气波峰焊,减少氧化,提升焊点光亮度和可靠性。
3. 选择性波峰焊

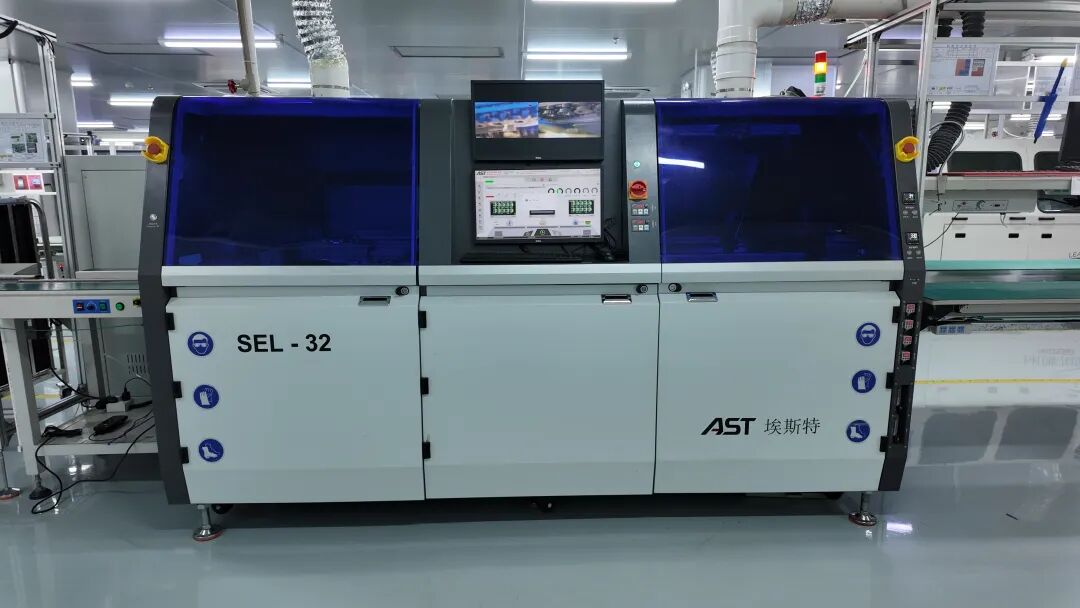

针对高密度板或局部焊接需求,使用选择性波峰焊设备,精准控制焊锡范围,避免相邻元件受热干扰。

二、工艺难点与解决方案
1. 虚焊/假焊
成因:焊盘氧化、引脚间距过小或焊锡温度不足。
对策:鑫景福通过3D SPI检测焊盘状态,并严格管控炉温曲线(峰值温度245±5℃)。
2. 桥连(短路)
成因:焊锡过量或引脚间距设计不合理。
对策:优化PCB设计(如增加阻焊桥),调整波峰焊的倾角与流速。
3. 热敏感元件损伤
对策:对电解电容等元件采用局部屏蔽或分段焊接工艺,降低热应力。
三、鑫景福的DIP后焊优势

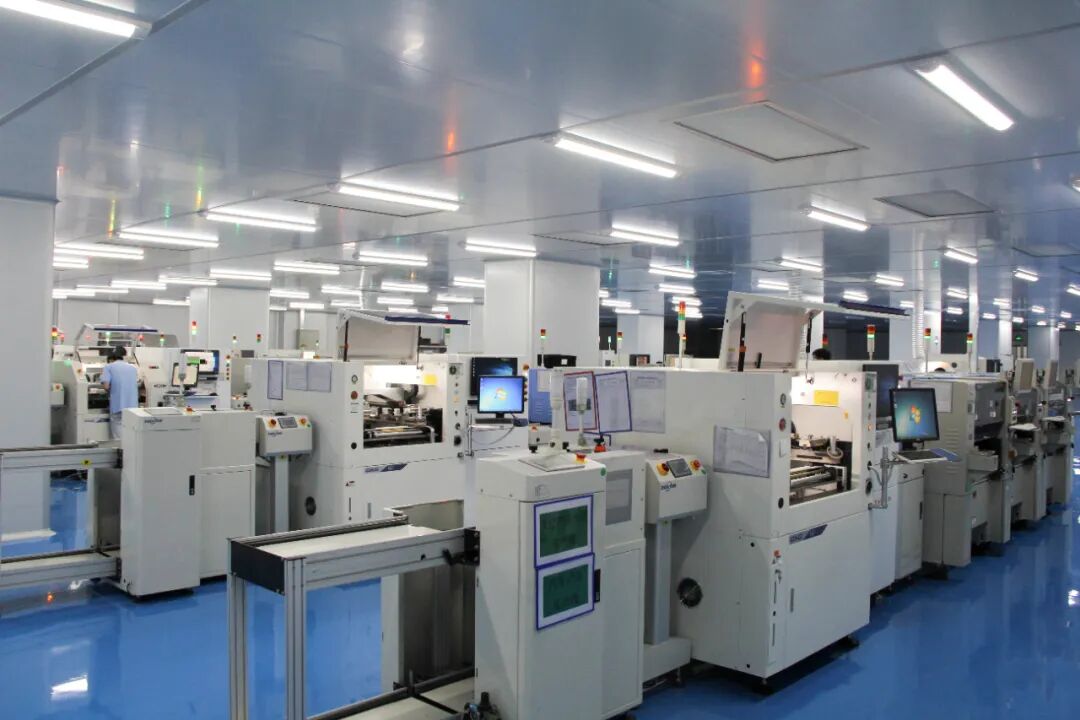

1. 严苛的车间环境
1000㎡静电防护车间,温湿度实时监控(22±2℃,湿度40-60%),避免静电损伤和PCB吸潮。

2. 先进设备保障
配备无铅波峰焊、选择性波峰焊及三防漆涂覆设备,支持高难度工艺(如厚板焊接、混装板加工)。
3. 19道质检工序
从AOI检测到X-RAY抽检,确保焊点100%符合IPC-A-610 Class 2/3标准。
四、典型应用场景
工控设备:如PLC模块的继电器焊接,要求耐振动、高可靠性。
医疗电子:除颤仪等产品的DIP焊接需通过ISO13485医疗体系认证。
汽车电子:车载T-BOX的耐高温焊点工艺,满足IATF16949标准。
DIP后焊是电子制造中承上启下的关键环节,鑫景福以“辅助研发、快速服务、零缺陷、一站式服务”为核心优势,为客户提供从设计优化到批量交付的全流程支持。无论是复杂工艺挑战还是紧急订单需求,我们都能以专业团队和智能化的管理体系,确保产品高品质落地。
