AOI自动光学检测：PCBA品质管控的核心技术解析

在电子制造领域，AOI（自动光学检测）已成为保障PCBA良率的“黄金标准”。本文将深度解析AOI的工作原理、行业应用，并分享鑫景福如何通过AOI技术升级与服务体系，为客户实现“零缺陷”制造。

一、AOI技术详解：如何为PCBA品质护航？

1. AOI的三大核心技术

（1）高精度光学成像

采用千万级像素摄像头+多角度光源（如环形光、同轴光），可识别01005微型元件（0.4mm×0.2mm）及微米级焊点缺陷。

对比项：传统目检仅能检测≥0603封装，AOI精度提升10倍以上。

（2）智能图像算法

通过深度学习模型（如CNN）自动分类缺陷，支持：

✅ 元件缺失/错件 ✅ 焊锡少锡/桥接 ✅ 极性反/偏移 ✅ 墓碑效应

（3）实时数据反馈

检测结果同步至MES系统，生成SPC统计图表，快速定位工艺问题（如锡膏印刷厚度偏差）。

2.AOI在PCBA全流程的应用

二、为什么选择AOI？

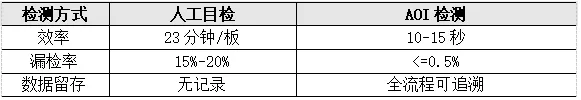

1. 对比传统检测方式的优势

2. 小型化/高密度PCB的必选项

应对BGA、QFN隐藏焊点、HDI板微孔等人工无法检测的场景。

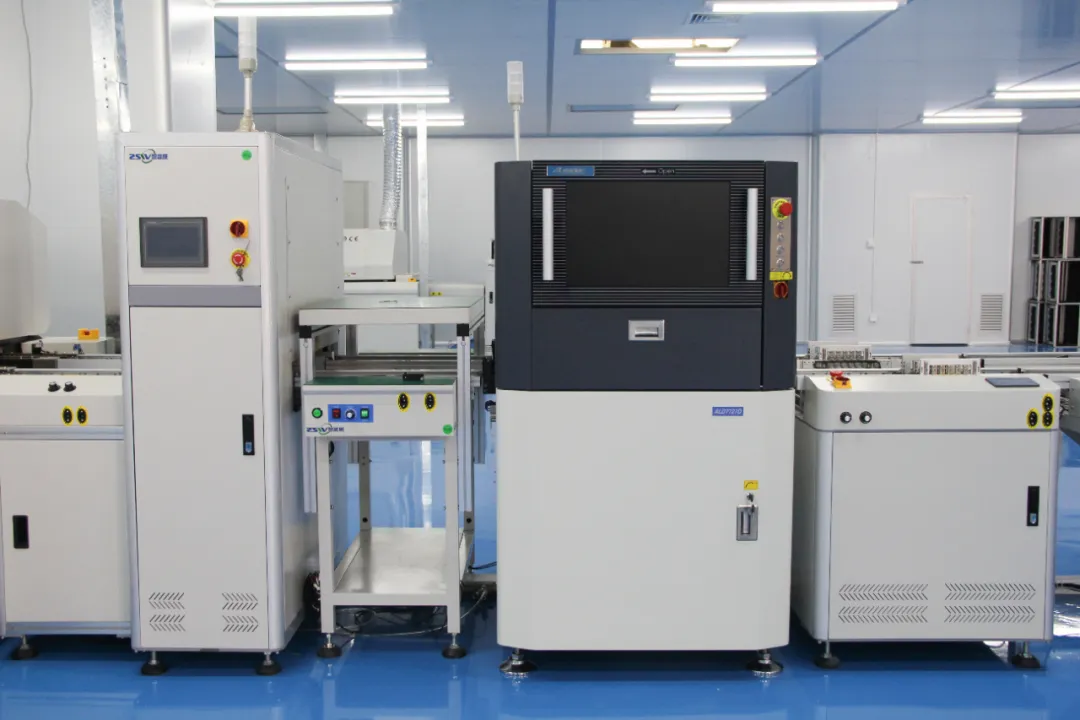

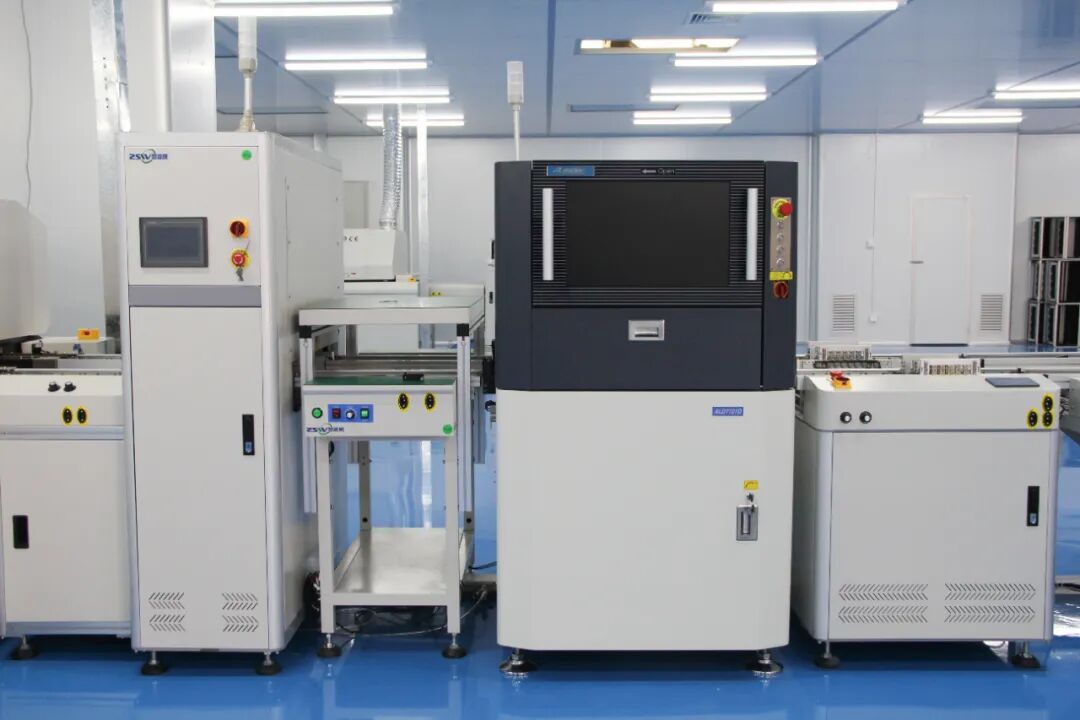

三、鑫景福的AOI技术升级与服务赋能

1. 服务软实力

零缺陷保障：严格质检19道工序（含首件检验、X-ray、功能测试）。

快速响应：24小时在线客服，最快23小时出报价。

成本优化：通过AOI数据反向优化贴片参数，帮客户平均降低返工成本30%。

一站式PCBA：从辅助研发到成品组装，致力于提供一站式电子装配解决方案。
