PCBA生产VS SMT加工：从“贴装”到“全组装”，鑫景福如何定义电子制造品质？

一、PCBA与SMT：电子制造的“全局”与“核心环节”

在电子制造领域，“PCBA生产”与“SMT加工”是两个高频词，但许多客户对其边界与关联并不清晰。简单来说：

• SMT加工（表面贴装技术）：是PCBA生产的“核心环节”，专注将表面贴装元器件（如电阻、电容、BGA芯片）精准焊接到PCB焊盘上，是“贴装”的技术核心。




• PCBA生产（印刷电路板组装）：是从设计到交付的“全周期工程”，覆盖SMT贴装、DIP插件、焊接、检测、成品组装等全流程，最终形成可用的电子产品。




一句话总结：SMT是PCBA的“前半程关键”，而PCBA是SMT与其他工艺协同的“全周期结果”。

二、核心区别：从环节定位到技术重点

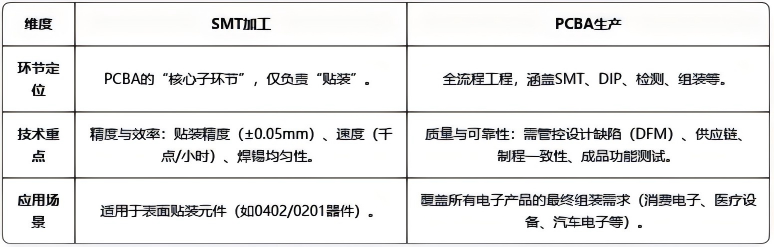

两者的差异可从以下维度清晰区分：

关键差异：SMT是“技术执行层”，PCBA是“全链路管理层”——前者决定“贴得好不好”，后者决定“产品是否可靠、能否按时交付”。

三、鑫景福的全流程能力：从SMT到PCBA的“品质闭环”

作为13年深耕一站式PCBA服务的制造商，鑫景福不仅拥有行业领先的SMT加工能力，更通过全流程管控，实现“从设计到交付”的品质闭环。

• SMT加工：高精度与高效率的双重保障




鑫景福配备6条全自动高速贴片线（雅马哈YSM24/20R）、十温区氮气回流炉（控温精度±1℃）、3D SPI在线检测仪（锡膏厚度偏差＜5%），日产能达3000款PCB，贴装精度±0.03mm，SPI检测良率≥99.5%。

• PCBA制造：从贴装到成品的“全周期品控”




在SMT基础上，鑫景福通过DIP车间（2条无铅波峰焊、日插件10万点）、19道质检工序（含AOI视觉检测、X-RAY焊点分析、FCT功能测试），确保医疗级/车规级PCBA符合IATF16949、ISO13485等严苛标准，交付良率≥99.9%。

三、鑫景福四大核心优势，为电子制造“兜底”

鑫景福的“一站式PCBA服务”不仅能解决SMT加工的单一需求，更能通过全链路能力，为客户规避设计-生产-交付中的潜在风险。其核心优势可总结为：

1. 辅助研发：从PCB设计到软件调试，提供DFM分析、PCB逆向开发等技术赋能，避免“设计与生产脱节”；

2. 快速服务：7x24小时响应、MES系统实时追踪，紧急订单48小时交付；

3. 零缺陷保障：19道质检+X-RAY/3D SPI/AOI全覆盖，焊接良率≥99.9%；

4. 一站式服务：覆盖辅助设计、PCB制造、元器件采购、SMT/DIP贴装、成品组装全流程，省去多供应商对接成本。

选择鑫景福，让PCBA生产的每一步都“可靠、高效、省心”
