PCBA检测与PCBA测试全解析：技术差异与行业应用

一、PCBA检测与PCBA测试的区别

在PCBA制造过程中，检测（Inspection）和测试（Testing）是两个关键环节，但它们的目标和方法有所不同：

1. PCBA检测（Inspection）

● 定义：检测主要关注PCBA的物理外观、结构完整性、焊接质量等，确保符合制造标准。

● 方法：

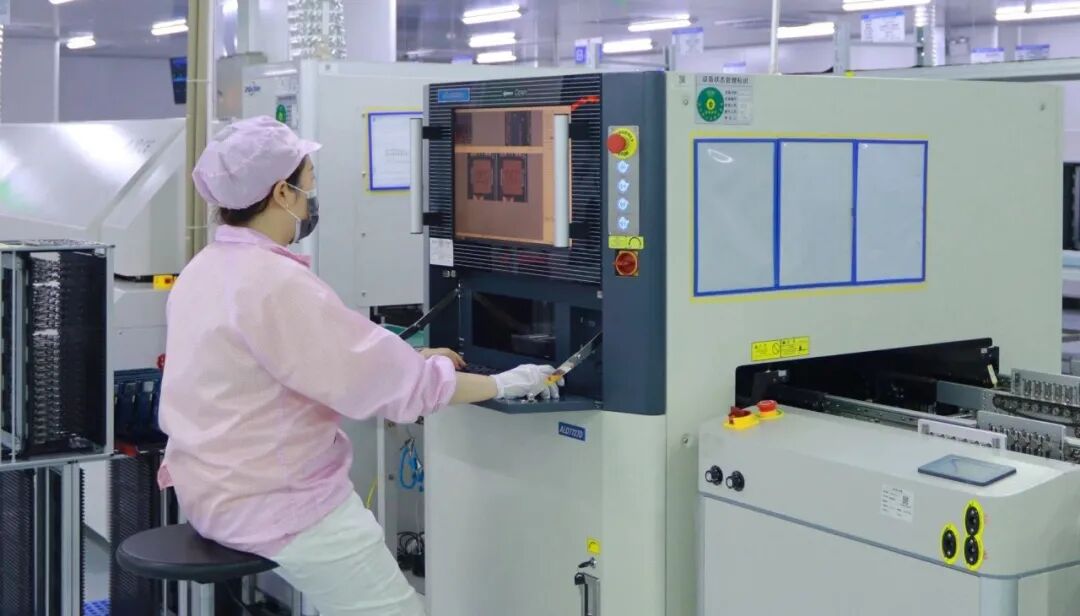

○ AOI（自动光学检测）：通过摄像头识别焊点、元件位置是否正确。

○ X-Ray检测：用于BGA、QFN等隐藏焊点的内部结构检查。

○ SPI（锡膏检测）：检测锡膏印刷质量，避免焊接不良。

○ 目检（Visual Inspection）：人工检查外观缺陷。

2. PCBA测试（Testing）

● 定义：测试侧重于功能验证，确保PCBA在通电后能正常工作，符合设计要求。

● 方法：

○ FCT（功能测试）：模拟真实工作环境，测试电路功能。

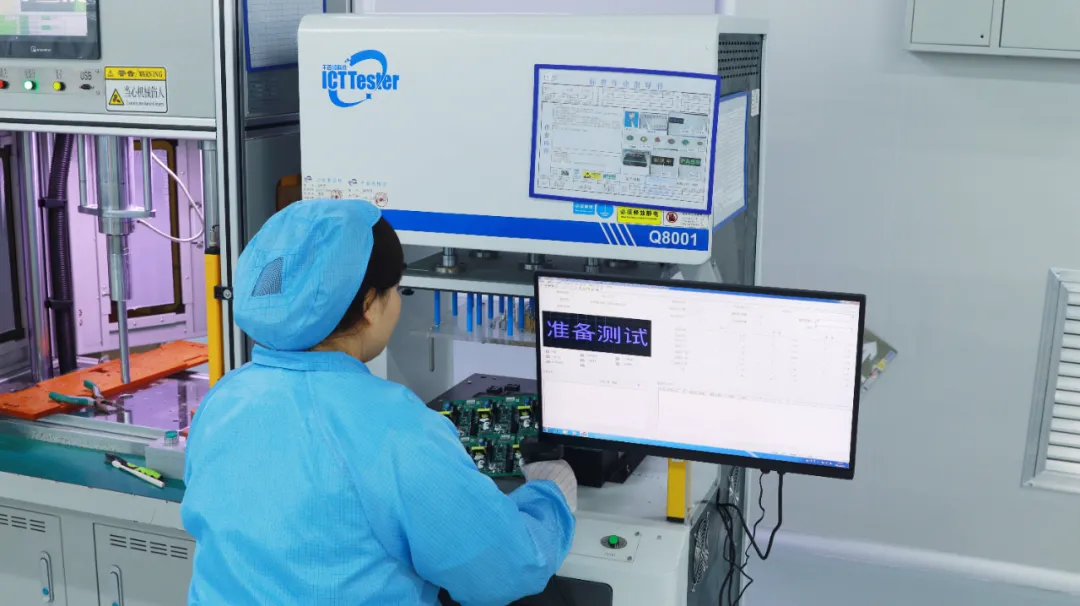

○ ICT（在线测试）：通过针床测试电路通断、元件参数。

○ 老化测试：长时间运行PCBA，验证稳定性。

○ 环境测试（如温度、湿度、振动测试）确保可靠性。

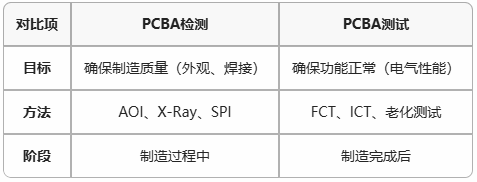

核心区别

二、PCBA检测与测试的技术差异

1. 检测更注重“制造缺陷”，如焊点不良、元件偏移、锡膏不足等。

2. 测试更关注“功能问题”，如电路短路、信号异常、功耗超标等。

3. 检测通常在SMT/DIP阶段进行，而测试在组装完成后进行。

三、鑫景福四大核心优势

作为一站式PCBA制造商，鑫景福凭借13年行业经验，为客户提供辅助研发、快速服务、零缺陷、一站式服务四大核心优势：

1. 辅助研发：提供PCB设计优化、嵌入式软件支持、App开发等，助力客户产品快速落地。

2. 快速服务：7×24小时技术咨询、24小时报价、专人对接，确保项目高效推进。

3. 零缺陷：19道严格质检工序，资深的工程团队，MES+ERP数字化管理，确保高品质交付。

4. 一站式服务：涵盖PCB制造、元器件采购、SMT/DIP贴片、成品组装及测试，全流程无忧。
